Кабель греющий саморегулирующийся для труб: принцип работы и критерии выбора

Часть водопровода, проложенная в неотапливаемом цоколе дома, на малой глубине под землей, или же на земной поверхности, в холодное время требует дополнительного прогрева. Иначе, можно с легкость переморозить трубы, из-за чего нарушится водоснабжение частного дома. Конечно, можно монтировать специальные теплоизолированные трубы, однако, владельцу дома такое приобретение выйдет «в копеечку». Отличным выходом станет греющий кабель для труб, саморегулирующийся. Такой кабель станет более выгодным вариантом сохранения бюджета и тепла.

Принцип работы греющего кабеля

Греющий кабель саморегулирующийся представляет собой изделие, способное автоматически менять потребление энергии и степень теплоотдачи в зависимости от температуры окружающей среды. Самостоятельная реакция кабеля на внешнюю температуру, не требующая специальных датчиков и регуляторов, делает применение кабеля распространенным во многих сферах деятельности.

Работа греющего саморегулирующегося кабеля начинается от двух медных жил, которые отвечают за проведение электричества. Между питающими жилами в области действия электрической цепи располагается матрица, которая отвечает за нагрев и регулирование. Все это покрывается специальным экраном, защищающим от воздействия ЭМ поля.

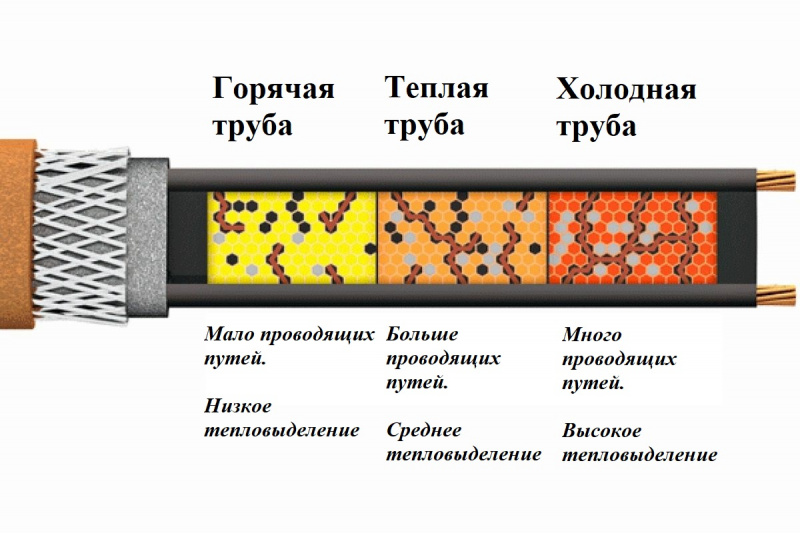

Конструкция кабеля изменяет активность нагрева в разных частях в зависимости от конкретных потребностей. То есть, чем ниже температура в месте пролегания, тем сильнее нагревается проводник.

На заметку: кабель выдерживает внешний нагрев до 85℃, сам же способен нагреваться до 65℃. Саморегулирующийся кабель пожаробезопасен, так как даже при укладке «внахлест» не перегорит. Однако, даже при высоких температурах кабель не отключается совсем, а просто переходит на минимальное потребление энергии. То есть, нулевого потребления во включенном в сеть кабеле не будет.

Конструктивные особенности

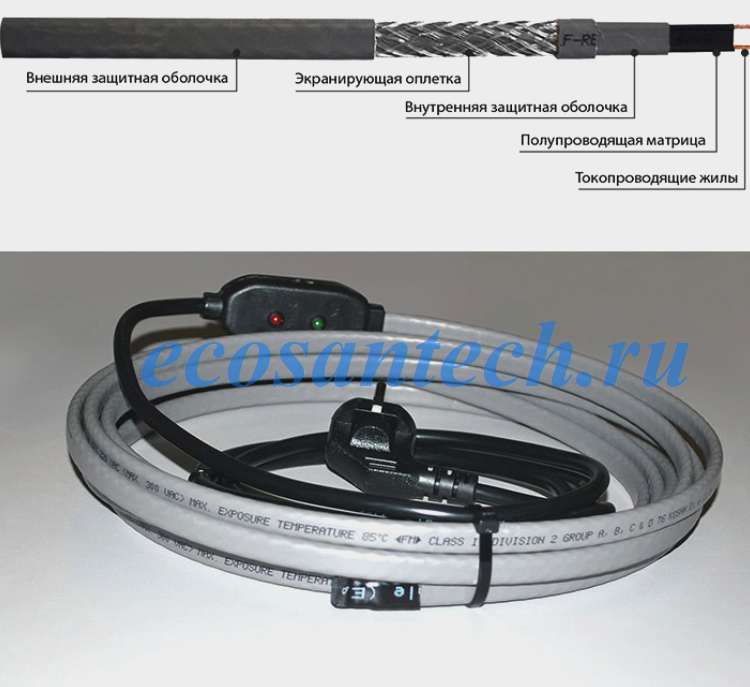

Конструкция данного вида кабеля предусматривает:

• токопроводящие жилы – выполняют роль проводника тока
• полупроводящая матрица – располагается между проводами и отвечает за изменение степени нагрева в зависимости от окружающей температуры. Изготавливают ее из сплавов, имеющих высокий показатель электрического сопротивления. При этом, чем выше сопротивление, тем больше выделение тепла.
• внутренняя защитная оболочка – совместно с изоляцией из пластика применяется экранированная оплетка, изготовленная из меди или алюминия.
• экранирующая оплетка – производится из металлов и отвечает за защиту от электромагнитного излучения и механических повреждений.
• внешняя защитная оболочка – защищает внутреннюю часть от воздействия внешних факторов.

Производители предлагают кабели, отличающиеся некоторыми нюансами: способом устройства защиты или же сплавом жилы. Наиболее надежными принято считать те, что имеют экранированную оплетку с фольгированной защитой, а также состоящие не из одной жилы, а двух-трех. Товар, имеющий одну жилу – стоит дешевле, однако подходит только для монтажа системы, имеющей малую протяженность.

С целью повышения качественных характеристик оплетку из меди никелируют, а наружный слой делают толще. Дополнительно, ПВХ материал должен быть устойчив к воздействию влаги и ультрафиолета.

Типы греющих кабелей для труб

Саморегулирующиеся греющие кабели бывает двух видов:

• пищевые (монтируемые внутри трубы);
• технического назначения (монтируемые снаружи трубы).

Основные отличия:

1. Размер – сечение пищевого кабеля обычно меньше, чем у технического. Это предусмотрено для освобождения свободной площади внутри водопровода. Например, наиболее популярное сечение наружных составляет 7*14 мм и 7*15 мм, в то время как внутренних – 5*7 мм. Важно учесть и то, что сечение концевой муфты обычно в 1,5, а то и в 2 раза превышает сам провод.

Важно! Если прогадать с размером пищевого кабеля, то напор воды может значительно упасть

2. Экранирующая оплетка – обязательное условие для пищевого кабеля и может отсутствовать у наружного.

3. Внешний изоляционный материал – пищевой кабель покрывается фторполимерным материалом, устойчивым к агрессивной среде и не способным разлагаться при нахождении внутри водопровода. В то время, как не пищевой кабель обладает полиолефиновой оболочкой, способной защищать от УФ поля. К тому же, без защитного заземляющего экрана использовать кабель внутри трубы строго запрещено!

На что обратить внимание при выборе?

Выбор греющего саморегулирующегося кабеля стоит основывать на определенных критериях. Основные из них:

1. Производитель. Основные страны производители – Ю.Корея, Россия, США, Германия, Китай и др. Например, южнокорейская продукция компании Lavita отличается высоким качеством, продолжительным сроком службы и экономным потреблением энергии.

2. Тип. Нужен вам отрезной или укомплектованный товар, либо вариант с экраном или без него.

3. Вариант установки. Внутри или снаружи трубы. На сегодня имеются универсальные модели, допускающие монтаж как внутри трубы, так и снаружи.

4. Область применения. Чаще всего саморегулирующийся кабель монтируют не только в качестве обогрева труб, но и открытых площадок, участков под плитку или стяжку.

5. Мощность. Показатель варьируется в зависимости от области применения и диаметра трубы. К примеру, для трубы диаметром до 25 мм хватит кабеля мощностью 10 Вт/м, диаметром от 25 до 40 мм – 16 Вт/м, от 40 до 60 мм – 24 Вт/м и так далее. Мощность изделий может варьироваться от 15 до 13500 Вт.

5. Комплектация. В продаже бывают варианты изделий с вилкой или без нее.

6. Напряжение. Более распространены модели, которые рассчитаны на напряжение в 220 В, реже встречаются на 380 В.

7. Возможность регулирования отдачи тепла. Имеются модели, предусматривающие данную функцию, однако, из-за этого они обойдутся дороже.

8. Длина. Саморегулирующийся кабель можно разрезать на необходимую длину (начиная от 20 см). Максимально допустимая длина варьируется от 150 до 200 метров.

9. Цена изделия. Показатель напрямую зависит от особенностей конструкции и производителя.
