Монтаж полипропиленовых труб – особенности

Монтаж полипропиленовых труб требует всего лишь небольшого набора специализированного оборудования, а также минимальных технических навыков. Установка ПП-труб, конечно же, начинается с составления схемы, подготовки инструмента и материалов, предназначенных для соединения труб. Кроме этого, стоит определиться со способом разводки. О видах полипропиленовых труб можно ознакомиться, перейдя по ссылке.

Составление схемы

Основные работы по монтажу ПП-труб начинаются только после тщательной разработки плана рабочей системы. На основании этого плана осуществляется определение типа и количества расходных материалов, наличие арматурных составляющих, требуемый диаметр труб, а также способ установки.

Важно! При составлении схемы рабочей системы, важно учитывать:

• наименьшую протяженность;
• избегать пересечений;
• минимизировать количество изгибов.

Для дальнейшего удобства монтажа, можно перенести чертеж непосредственно на стены с помощью карандаша.

Помимо всего прочего важно разобраться со схемой разводки, которая будет вам предпочтительней.

Например, для системы отопления существует четыре способа подключения батарей к контуру отопления:

• проточный;
• с применением вентилей;
• с использованием нерегулируемых байпасов;
• с помощью трехходового клапана.

Чаще всего, выбирается тот вариант, который устраивает потребителя с финансовой точки зрения. Связано это с высокими ценами на запорную арматуру.

При монтаже водопроводной системы своими руками преимущественно применяют разводку тройникового либо коллекторного вида. Разводка при помощи трехходового клапана отлично подходит для помещений с малым числом сантехнического оборудования, осуществляемого путем последовательного подключения. Коллекторная же разводка - параллельным подключением к каждому прибору.

При установке может использоваться как отрытая, так и закрытая прокладка трубопровода. Закрытый способ достаточно трудоемок, так как требует очень точно рассчитать все параметры, в том числе тепловое расширение материала. Открытый способ же важно выполнить аккуратно, иначе в дальнейшем будет бросаться в глаза. Способ отличается не только простотой монтажа, но и легкостью дальнейшего обслуживания. При этом, вертикально расположенные участки трубопровода располагают в углах помещения, а горизонтально – у поверхности пола.

Подготовка инструмента и выбор фитингов

Для установки труб из полипропилена требуются следующие инструменты и материалы:

• ПП-трубы необходимой марки (с видами ПП-труб можно ознакомиться здесь);
• фитинги;
• паяльник для полипропиленовых труб;
• ножницы для резки.

В независимости от вида и предназначения фитингов, монтаж ПП-труб неизбежно подразумевает использование специального способа сварки, а значит и применение спецнструмента. Для этого можно приобрести монтажный комплект, правда стоит он не дешево. А можно взять в аренду набор, который включает в себя:

• электросварной аппарат (паяльник для ПП-труб);
• ножницы-труборезы;
• шейвер (цилиндр с ручками, конкретного размера), предназначенный для удаления внешнего и алюминиевого слоя с армированных труб;
• инструменты для калибровки и снятия фаски (чтобы контролировать и изменять диаметр элементов);
• сменные насадки для нагрева элементов для спайки.

Помимо основных инструментов и материалов, потребуется подготовить ключ разводной, рулетку, маркер и другие инструменты, которые могут пригодиться при монтаже.

Никакой монтаж ПП-труб не может обойтись без применения фитингов.

Фитинги для полипропиленовых труб: виды и их предназначение (Часть 1)

Фитинги для полипропиленовых труб: виды и их предназначение (Часть 2)

Основные советы по работе с фитингами:

1. Приобретать фитинги стоит с небольшим количественным запасом, хотя бы дешевые экземпляры, так как точно заранее предусмотреть все возможные изменения направлений труб крайне сложно.

2. Дорогие фитинги, предназначенные для непосредственного подсоединения к приборам, необходимо паять с особой осторожностью.

3. На шаровом кране экономить не стоит, так как его замена будет трудоемкой и затратной.

4. Использование жестких хомутов на системе горячего водоснабжения или отопления не допустимо. Такая фиксация может привести к погнутым трубам в результате теплового расширения.

5. При выборе фитингов важно учитывать качественные характеристики и размерные параметры, чтобы они соответствовали маркировке ПП-труб. (Подробнее Маркировка полипропиленовых труб).

Выбор метода соединения

Спайка труб диаметром до 0,63 см принципиально отличается от вида спайки труб, диаметр которых превышает 0,63 см. Соединение малых труб осуществляется раструбным способом, а больших – встык.

Раструбный метод предполагает введение расплавленного обрезанного конца трубы в расширенный раструб фитинга на несколько сантиметров. Данным способом соединяются и трубы друг с другом с дополнительным применением муфты.

Соединения полипропиленовых труб могут быть:

• разъемными;
• неразъемными.

Первые представляют собой припайку двух фитингов, имеющих внутреннюю и внешнюю резьбу к концам соединительных элементов. Неразъемный представляет собой раструбный способ спайки двух ПП-труб.

Важно! Сваривать встречные трубы необходимо крайне аккуратно, избегая появления внутренних выступающих наплывов. Так как они могут снизить скорость продвижения жидкости, тем самым ухудшив теплопередачу и давление в системе

Сварка ПП-труб пошагово

После составления схемы системы и приобретения необходимых материалов можно приступать к спайке трубопровода. Особенно стоит уделить внимание и время сборке таких сложных узлов, как коллектор и разветвления. Собрав такие не простые детали будет проще заниматься дальнейшей установкой.

1. Обрезка труб осуществляется ножницами-труборезами. Неровный срез впоследствии может сформировать наплывы и уменьшить внутренний диаметр фитинга.

Важно! Не смотря на широкое основание трубореза, необходимо самостоятельно контролировать, чтобы срез был строго перпендикулярным

2. Подготовка трубы и оформление фаски. Обрезанную трубу необходимо подготовить к соединению, для этого формируют небольшую фаску, которая в дальнейшем будет вставляться в раструб.

Оформление фаски осуществляется при помощи ручных калибровочных приборов или насадок для шуруповерта. Перечисленные инструменты позволяют сделать фаску стандартного размера.

Армированные трубы подвергаются дополнительному снятию наружного слоя полипропилена и фольги из алюминия при помощи шейвера.

Важно! Снятие слоев трубы с армированием не допустимо обычным ножом, так как это может ухудшить прочность соединения

Оформив фаску и сняв фольгированные слои, важно тщательно очистить все имеющиеся детали.

3. Подготовка электросварного аппарата. Оптимальная температура спайки труб из полипропилена – от 260℃ до 280℃, однако, в домашних условиях лучше воспользоваться паяльником без регулировки температуры или нагревать не более 260℃.

До начала использования и нагрева на паяльник необходимо надеть двусторонние насадки (гильза и дорн) и разместить инструмент на специальной подставке. Нагрев паяльника до нужной температуры обозначается сигнальной лампочкой зеленого цвета.

Важно! Для частного использования будет вполне достаточно прибора мощностью в 800 Вт.

4. Нагревание и стыковка элементов. Данный этап работы осуществляется в перчатках. Нагревать элементы необходимо одновременно, путем размещения одного элемента на дорне, а другого – в гильзе.

Чтобы глубина соединения была равномерной, предварительно стоит маркером сделать отметку и всовывать элементы, ориентируясь на нее.

Важно учитывать, что время нагрева, соединения и охлаждения ПП-труб различается в зависимости от сечения и глубины соединения. А при работе в помещении с низкими температурами это время и вовсе требуется увеличить на несколько секунд.

Важно! Состыковывая детали, прямым движением с усилием, нельзя допускать проворачивания элементов. В противном случае качество соединения будет низким. Перемещение трубы и фитинга относительно друг друга допускается только в диапазоне от 4 до 12 секунд

После остывания полипропилена желательно, если есть такая возможность, проверить качество внутреннего шва. А именно убедиться в отсутствии наплыва, который в дальнейшем будет негативно влиять на перемещение жидкости в системе.

Крепление трубопровода

Неправильное крепление трубопроводной системы к стенам может испортить эффект от хорошо выполненной разводки. Так как именно этот этап монтажа способен предотвратить провисание и появление деформаций (в том числе разрывов) при увеличении температуры трубы.

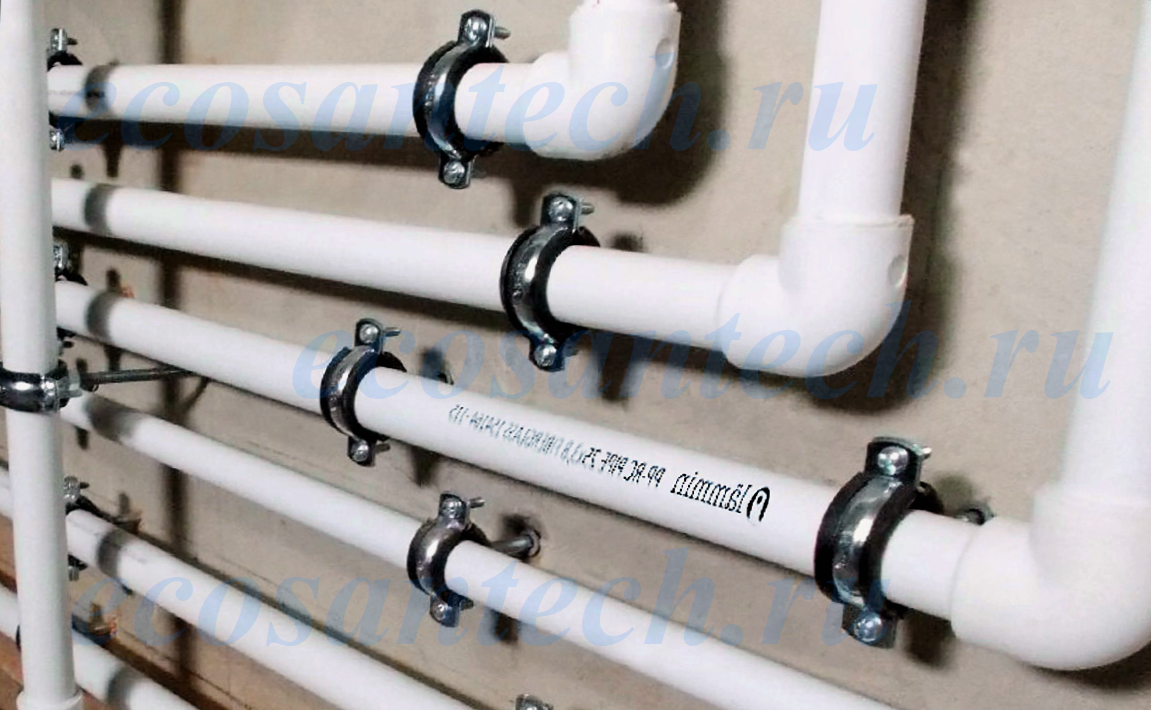

ПП-трубы фиксируются с помощью: клипс (одинарных, наборных или с зажимом) и хомутов (спаренных, пристенных или на шпильке). Разнообразие фиксирующих элементов на сегодня на столько широко, что выбирать их лучше непосредственно в магазине.

Клипсы отвечают за свободное изменение положения ПП-трубы вдоль своей оси, в то время как хомуты – за фиксацию элемента в едином положении.

Важно! Пренебрежение термическим расширением труб может привести к опасным последствиям

Стандартные трубы из полипропилена при нагреве могут увеличиваться на 10мм/1м, а то и 15мм/1м. При этом излишне крепкая фиксация может привести к деформациям в спаянных местах и разрывам. Снять напряжение помогут следующие виды компенсаторов:

• Z-образный;
• П-образный;
• Г-образный;
• кольцевой.

Основные советы по работе с компенсатором:

1. Монтаж ПП-труб никогда не осуществляется впритык к углу, важно отступить на некоторое расстояние от стен, чтобы у трубы был ход при тепловом расширении.

2. Компенсатор Z-типа монтируется только при отсутствии поблизости других труб.

3. Кольцевой компенсатор проще всего устанавливается, но требует наличия свободного места рядом с трубой.

4. При отсутствии кольцевого компенсатора можно своими руками организовать П-образный. Делается и монтируется в систему он также легко, а эффективность - на уровне кольцевого.

После завершения этапа спайки элементов компенсации и крепежей для труб можно начинать испытания смонтированной системы.
