Особенности монтажа электрического теплого пола

С детальным описанием специфики теплых электрических полов (ТЭП), их видами, а также достоинствами и недостатками можно ознакомиться в статье «Электрический теплый пол: виды, достоинства и недостатки». Здесь же рассмотрим непосредственные рекомендации по укладке ТЭП.

Особенности монтажа ТЭП

Расчет ТЭП необходимо осуществлять исходя из площади, которая не будет занята мебелью. Это необходимо для того, чтобы не давать избыточную нагрузку на отопительную систему в перекрытых гарнитуром и техникой местах. Необходимая мощность пола высчитывается примерно так: 0,1 кВт/м². Данный показатель может варьироваться в зависимости от типа комнаты.

Часто, для расчета требуемой мощности применяется формула:

Р1=Р2*S*1,3(до 1,6), где:

Р1 – требуемая мощность электрокабеля;

Р2 – нагревательная мощность на м²;

S – площадь покрытия;

1,3(до 1,6) – коэффициент мощностного резерва, применяется для наличия запаса мощности в отопительной системе.

Так же требуемая мощность может различаться в зависимости от того, является ли она единственным источником нагрева помещения, или же играет роль вспомогательного. В среднем же, для жилой комнаты достаточным будет примерно 120-180 Вт, а для обогрева балкона/лоджии может потребоваться от 180 до 250 Вт.

Длина электрокабеля рассчитывается по формуле:

h=S*100/L, где

h - длина электрического кабеля;

S - площадь покрытия;

L - общая длина электрокабеля.

В случае установки пленочного пола общее число элементов нагрева должно покрывать требуемую площадь.

Различается три основных варианта установки ЭП:

• монтаж в стяжку с дальнейшим перекрытием финишным материалом;
• монтаж на саму стяжку под плитку;
• монтаж под напольный материал.

Кабельный теплый пол

Отдача тепла кабельного ТП достаточно высока, электроэнергия максимально преобразуется в тепловую энергию. Комплектующими кабельного ТП выступают: сам греющий кабель, муфта для соединения, элементы для регулирования и контроля. Данный тип нагрева может монтироваться как под стяжку (или внутри неё и под ней), так и под напольное покрытие.

Важно! Кабель требует равномерной выкладки, без скрещивания, перегибов и напряжения на изгибах. При этом, шаг между линиями должен составлять более 80 мм.

Так же стоит помнить о хрупкости кабеля, в связи с чем лучше монтировать в мягкой обуви, либо выложенную площадь сразу же перекрывать листом фанеры.

Укладка ТЭП в стяжку

Процедура монтажа теплого пола в цементную стяжку достаточно трудоёмка. Однако, такое расположение становится достоинством: нагрев осуществляется более равномерно и быстрее. Алгоритм следующий:

1. Демонтируется старое покрытие пола и, при потребности, старая стяжка. После чего хорошо очищается основание от пыли и грязи, так как правильная подготовка основания в дальнейшем напрямую будет влиять на окончательное качество монтажа ТП.

2. Выравнивание основания под ТП. Выравнивание плиты осуществляется по горизонтали. При необходимости, можно применить состав «наливных полов».

3. Нанесение гидроизоляционного материала. Таковым может выступать полиэтиленовая пленка, либо жидкая гидроизоляция. Последнюю заливают и оставляют примерно на 2 часа высыхать. Важно, чтобы гидроизоляционный слой покрывал и поверхность стен в высоту от 100 до 120 мм.

4. Укладка демпферной ленты, которая отвечает за компенсирование теплового расширения системы во время нагревания.

5. Укладка теплоизоляции. Здесь стоит учитывать местоположение комнаты, вид основания, а также предназначение греющей системы. При установке ТЭП в роли дополнительного источника тепла, можно воспользоваться подложкой теплоизоляции с фольгированным теплоотражающим слоем. Данный материал дополнительно сыграет роль подложки. В случае расположения внизу отапливаемого помещения можно воспользоваться листовым пенополистиролом (допустим и другой изоляционный материал), толщина которого должна варьироваться от 2 до 5 см. В случае монтажа ТЭП в ранее необогреваемом помещении (балкон или веранда), необходимо использовать более основательные материалы. Например, изоляцию из пенополистирола или минваты толщиной более 10 см.

6. Укладка армирующей сетки. По желанию допускается добавлять в смесь стяжки пластификатор и микрофибру, для улучшения состава, чтобы избежать дополнительного армирования.

7. Выкладка и закрепление электрокабеля. Перед началом выкладки необходимо проверить сопротивление электрокабеля при помощи тестера. Данный показатель не должен разниться с паспортом на устройство более чем на 10%. Сборка начинается, по классике, от блока управления, чаще всего по схеме «змейка», линии кабеля располагаются параллельно стене.

Каждый переход на последующий оборот располагают за гранью пограничных реек. Изолированное окончание кабеля выкладывается у противоположной стены. Допускается и обратный вариант, когда отправная точка располагается у противоположной блоку питания стены. После окончания выкладки кабеля, между его витками устанавливают датчик температур в металлическую гофро трубку, провода выкладываются сначала в сторону плинтуса, а затем уже к коробке блока управления. Важно учесть и то, что заливать термодатчики бетоном не стоит, в связи со сложностью дальнейшего извлечения (при необходимости).

8. Монтаж блока управления (терморегулятора) на стену. Оборудование напрямую отвечает за сбор и обработку информации о работе термодатчика, и включение-выключение в зависимости от выбранного режима работы. Температурный регулятор подключают к сети в 220 В в хорошо доступном месте. Однако, подключать к стандартной розетке такой блок не стоит в связи с дополнительной нагрузкой на электрическую проводку. Первое включение ТП - только после 2 недель по завершении монтажа.

9. Заливка бетонной стяжки. Данный этап осуществляется только после проверки надежно ли зафиксирован электрический кабель. Раствор необходимо тщательно уплотнить, чтобы избежать появления пустот, которые в дальнейшем негативно будут влиять на теплопроводимость верхнего слоя.

Важно! Включать теплые полы в сеть можно только после полноценного высыхания бетонной стяжки

10. Выкладка напольного покрытия.

Греющие маты

Греющие маты включают в себя 2 элемента: сам греющий мат с кабелем и гофра. В гофру встраивается температурный датчик для обеспечения гидроизоляции и защиты от негативных воздействий. В случае крайне тонкого клеевого слоя, лучшим выходом станет использование влагостойкого датчика. Дополнительно потребуется приобрести: блок управления в купе с выносным термодатчиком (выбирать нужно исходя из максимального энергопотребления), монтажные коробки, а также провода. Последние выбираются исходя из системной мощности и материала изготовления.

Укладка термоматов максимально проста, так как они уже готовые к выкладке изделия. Цена на них выше, чем у электрокабеля, однако и преимуществ больше. Например, прогрев осуществляется оперативнее.

Монтаж тепловых матов

1. Выравнивание бетонного основания, удаление грязи и пыли.

2. Нанесение слоя грунтовки на основание для повышения сцепления клеевого слоя с бетонным покрытием. Затем наносится слой клея, поверх которого (после высыхания) осуществляется покрытие гидроизоляционным слоем. После чего снова наносится клеевой слой. Данный этап требуется только в помещениях с повышенной влажностью.

3. Выкладка греющих матов. Термоматы не должны лежать «внахлест», только плотно соприкасаться. При разрезании стеклоткани важно быть осторожным, чтобы избежать деформации нагревающего кабеля.

Важно! Маты не должны располагаться под тяжелыми и большими бытовыми предметами

4. Установка термодатчика осуществляется в гофро трубку и располагается между нагревающими элементами. По завершении данного этапа, необходимо проверить корректность функционирования с помощью тестера.

5. Заливка тонкого слоя бетонной стяжки или нанесение специального клея. При выборе плитки в качестве финального напольного покрытия, наиболее часто применяют клей, предназначенный для работы именно с этими материалами. Чтобы не повредить кабель стоит использовать пластиковую гребенку для выравнивания клеевого состава.

6. Монтирование финального покрытия осуществляется только после полноценного высыхания клеевого состава или стяжки из бетона. Плитка и слой клея могут в сумме дать 2 сантиметра в высоту. Однако, производители советуют делать прослойку в высоту примерно 5 сантиметров, для более равномерного прогрева.

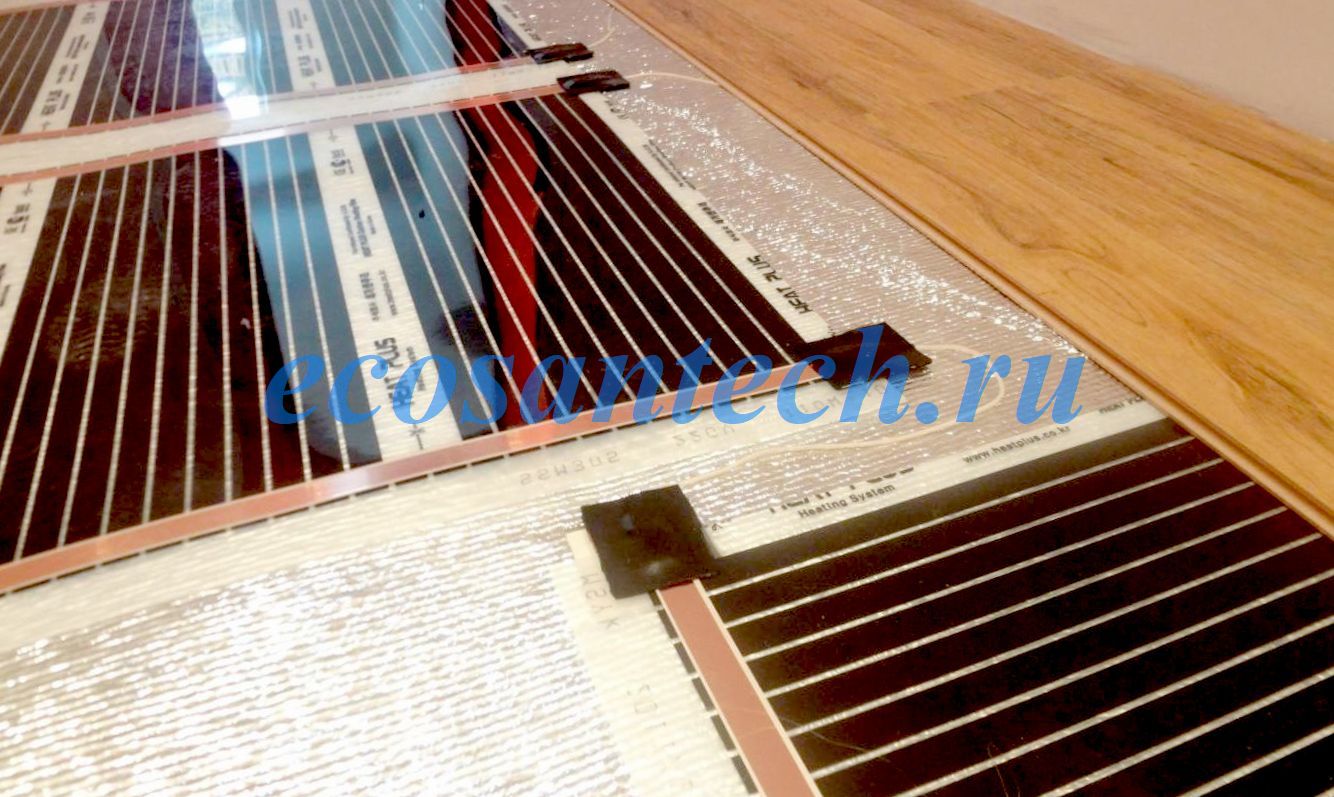

Инфракрасный пленочный пол

В связи с простотой монтажа рассматриваемого вида пола, часто его устанавливают самостоятельно. Тепловые элементы располагаются параллельно и последовательно. По краям они имеют токоведущие шины из биметалла, состоящие из серебряных и медных полос, расположенных друг на друге. Пленочный ИК-пол ничем не заливают, подходит исключительно «сухой» монтаж.

Обычно в комплекте имеются: рулонная термопленка, контактные зажимы, изоляционный материал, электрическая проводка. Дополнительно потребуется приобретение: блока управления с термодатчиком, пленки полиэтилена, материала, имеющего фольгированный слой, а также специализированного скотча.

Важно! Утепление пола под техникой и гарнитуром не рекомендуется, в связи с избыточной нагрузкой на систему. Покрытие всей площади допускается только, если часто делаются перестановки

Монтаж ИК-пола

1. Прежде, чем приступать еще к приобретению материалов, необходимо составить точную схему расположения пленки, блока управления, термодатчиков и точек соединения. После чего и осуществляется подсчет необходимого количества греющих элементов.

2. Очищение и выравнивание основания.

3. Установка коробки распределения. Рекомендуется ее монтировать примерно на уровне 15 см над полом.

4. Укладка слоя теплоизоляции, толщина которого варьируется от 3 до 5 мм.

5. Установка термодатчика, провода которого располагают в гофро трубу, а затем в подготовленный канал.

6. Выкладка ИК-пленки по составленной схеме греющими элементами вниз. Здесь важно учесть такие тонкости:

• первый ряд располагается с отступом более 10 см, а от стен – не более 40 см;
• если ТП устанавливается в роли основного вида обогрева, то покрываемая площадь должна быть более 70-75% от общей квадратуры помещения;
• если ТП будет выступать дополнительным обогревом, то хватит покрытия в 40-59% от общей квадратуры комнаты.

Резать пленку допускается по заводской разметке. Полосы стоит располагать так, чтобы контакты были как можно ближе к температурному регулятору.

7. Подключение контактных зажимов к полосе из меди и подсоединение проводов (к левым зажимам крепятся левые, к правым – правые). Вывод проводов к коробке распределения.

8. Изолирование разрезов ИК пленки и соединений зажимов с проводами. В роли изоляции выступает битумная мастика (скотч).

9. Тестирование корректности работы, замер сопротивления получившейся конструкции.

10. Укладка финального покрытия.

Полезные рекомендации

1. Всегда придерживаться инструкции от изготовителя.

2. Не стоит монтировать теплый пол там, где в дальнейшем будет располагаться мебельный гарнитур и домашняя техника. Иначе система будет перегреваться, что неизбежно приведет к поломке.

3. Небрежное отношение с электрическим кабелем (искривление и перегибы) приведет к выхода из строя обогревающей системы. С греющей пленкой так же стоит обращаться аккуратно, строго соблюдая инструкцию.

4. На всем протяжении монтажа необходимо контролировать сопротивление изоляции, которое не должно отклоняться от указанного изготовителем более чем на 10%.

5. Температурный датчик не стоит заливать цементной стяжкой, предварительно его стоит поместить в металлическую гофро трубку. Эти действия помогут избежать сложностей в случае нарушения работоспособности.

6. При монтаже ИК пленки обязательна изоляция токопроводящих частей пленки. В обратном случае будет осуществляться регулярная утечка тока, и как следствие, отключение системы от питания.

7. Электрический кабель в греющем мате разрезать запрещено, поэтому покрываемую площадь необходимо заранее тщательно вымерять. Лучше часть помещения останется без покрытия ТП.

8. Установку системы ТП рекомендуется осуществлять в теплое время года.

9. Оптимальный размер пленки – не более 15 метров.

10. Пленочную систему обогрева не допускается устанавливать слишком близко к каминам и обогревателям.
