Монтаж теплых водяных полов своими руками: особенности

Установка теплых водяных полов – достаточно выполнимая задачи практически для каждого домашнего мастера, при условии, что будут учтены все особенности установки и подключения. А самостоятельный монтаж поможет значительно сэкономить семейный бюджет при установке данной отопительной системы.

Требования к комнатам для установки водяных полов

Конечно, идеальным станет прокладка системы обогрева пола еще на стадии монтажа перекрытий. Это не значит, что в готовой комнате нельзя монтировать теплые полы. Просто, в таком случае важно учесть некоторые требования к площади, где предполагается установка таких полов.

Основные требования:

• Высота потолка и дверных проемов должна позволить установить водяной пол, так как его толщина обычно варьируется между 8 и 20 сантиметрами. Проемы дверей должны быть не меньше 210 см в высоту.
• Стоит учесть прочность основания пола при применении цементно-песчаной стяжки, так как она дает серьезную нагрузку.
• Основание под теплый пол не должно иметь неровности более 5 мм, а также быть выровненным и очищенным. Неровности негативно сказываются на поток теплоносителя в трубопроводе, из-за чего в дальнейшем могут завоздушиться контуры и повыситься гидравлическое сопротивление.
• Еще до установки теплого пола, в помещении стоит закончить все работы штукатурного характера, а также вставить окна.

Что потребуется для установки?

Для установки водяного пола потребуются следующие комплектующие:

• трубопровод;
• коллектор;
• материал для гидроизоляции (демпфирующая пленка и лента);
• материал для теплоизоляции (вата минеральная, пенополистирол и другое);
• сетка армированная и ее комплектующие;
• хомуты/проволока.

Основные схемы укладки теплого пола

Зачем же учитывать схемы? Не проще ли уложить так, как наиболее удобно? Здесь стоит учитывать, что теплоноситель по мере движения по трубопроводу охлаждается. Поэтому, при отсутствии определенной схемы, часть пола будет хорошо нагреваться, а другая – недостаточно.

Основные схемы укладки водяного пола отопления:

• параллельная, или «змейка» - прокладка труб начинается от периметра помещения, с дальнейшим движением к противоположной стороне в виде волнистой линии. Идеально подойдет для помещений небольших и средних размеров;
• спиральная, или «улитка» - укладка осуществляется все время по периметру, с постепенным приближением к центру с каждым последующим витком. Идеально подойдет для помещений больших размеров, за счет компенсации горячего трубопровода уже остывшей трубы;
• комбинированная – сочетает в себе «улитку» и «змейку». Например, одна часть помещения выложена «змейкой», а другая – «улиткой».

Чаще всего, прокладку начинают от стен, с постепенным передвижением к центральной части помещения, или выходу из него.

Варианты укладки теплого водяного пола

Монтаж водяного пола осуществляется по одному из трех способов:

• в стяжку из бетона;
• на маты из пенополистирола;
• на плиты или рейки из дерева.

Укладка в стяжку из бетона

Монтаж теплого пола в стяжку из бетона потребует строго соблюдения следующих этапов выполнения работ:

1. Выравнивание и очищение поверхности от загрязнений и пыли перед выкладкой.
2. Осмотр на предмет перепада высоты покрытия. Перепад не должен превышать 1 см.
3. Установка гидроизоляционного слоя.
4. Выкладка демпферной ленты – должна располагаться вдоль всех стен, при этом, её ширина должна превышать высоту готового пола.
5. Выкладка слоя теплоизоляции – вид и толщина выбираемого утепляющего материала зависит от конкретных погодных условий региона и на сколько теплый пол требуется установить. Толщина варьируется от 1 до 5 сантиметров.
6. Установка пароизоляционного слоя.
7. Армирование – лучше всего монтировать арматуру после выкладки трубопровода, так нагрузка станет более равномерной.
8. Укладка трубопровода – стадия начинается с присоединения труб к подающему выходу коллекторно-смесительного узла. При укладке теплого пола в качестве единственного источника тепла, шаг между трубами не стоит делать более 15-20 см. В роли дополнительного нагрева – шаг может достигать 30 см, но не более. Трубопровод необходимо крепить клипсами на расстоянии в 1 метр. Стоит учесть и расширение труб при нагреве, то есть не стоит лишком затягивать клипсы. Достаточной длиной контура считается от 70 до 80 метров, в другом случае стоит разбить на 2 контура. По окончании прокладки, выход трубопровода присоединяется к принимающей трубе коллекторно-смесительного узла.
9. Тестирование работоспособности системы – после окончания установки, систему важно включить на пару часов для тестирования качества установки.
10. Заливка стяжки из бетона –должна возвышаться над трубами (арматурой) примерно на 3 см. Полноценно стяжка высохнет через месяц (бывает и дольше). Чтобы не спровоцировать растрескивания стяжки, теплый пол на это время включать не стоит.
11. Осуществляется укладка слоя звукоизоляции и напольного покрытия. Здесь стоит обратить внимание, чтобы материалы предназначались для работы с теплыми полами. Обычно, такие маркируются специальным значком.

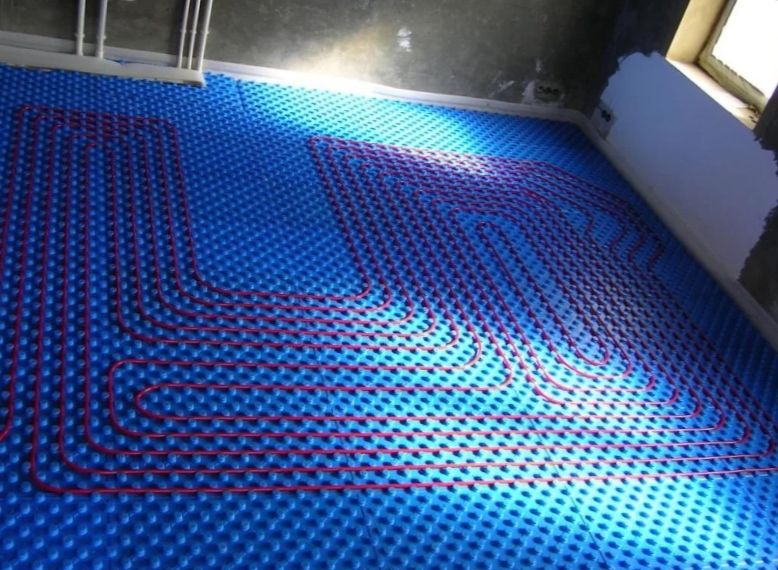

Укладка на маты из пенополистирола

Основное отличие от представленного выше способа заключается в отсутствии необходимости прокладки утепляющего слоя. Эту функцию играют сами маты. При установке в пазы пенополистирольных плит укладываются алюминиевые пластины (для нагревания). Трубопровод монтируется и закрепляется между бугорками плиты.

После укладки трубопровода, маты заливают стяжкой, укладывается теплоизоляция и напольное покрытие. При монтаже труб на маты из пенополистирола необходимо предварительно составить схему монтажа.

Укладка на плиты или рейки из дерева

Способ почти полностью повторяет укладку на полистирольные плиты, с тем только отличием, что основанием для выкладки трубопровода выступают плиты из дерева, пазы которых так же имеют пластины из алюминия. И здесь так же не требуется использование утеплителя.

Плиты можно заменить и на деревянные рейки. Пазы, предназначенные для трубопровода и пластин из алюминия, находятся между рейками. При данном способе монтажа 80% площади комнаты должно быть перекрыто. Обычно, деревянные плиты или рейки применяют в деревянных домах.

Установка и подключение коллектора

Наиболее важным элементом водяного пола является коллекторно-смесительный узел, или коллектор. Он принимает теплоноситель, отправляет его по трубам, контролирует температурные и расходные показатели, отвечает за удаление воздуха в контуре.

Конечно, выбрать коллектор можно и самому (предварительно глубоко изучив все особенности), но лучше всего довериться профессионалам, которые соберут все необходимые комплектующие. В первую очередь, при обустройстве теплых водяных полов, необходимо выбрать место размещения коллекторного шкафа. Такой шкаф может располагаться в нише, либо в открытом доступе. Как правило, его параметры ограничиваются шириной в ¼ м², а толщиной от 12 до 15 см. В данном случае важно, чтобы узел располагался в таком месте, от которого все магистрали до петель теплого пола были примерно на равном расстоянии, а магистральные трубы находились поблизости.

К коллектору подводятся подающие трубы (для нагреваемой воды) и возвратные (для уже остывшей воды). Подключение труб осуществляется посредством фитингов, либо же переходников (при необходимости). Между коллекторными трубами и трубопроводом обязательно монтируется запорный кран, для возможности перекрытия воды на ремонтные работы. Противоположная же сторона коллектора должна быть оснащена краном для слива теплоносителя. Еще одним важным фактором выбора коллектора является количество требуемых контуров. На сегодня коллекторные узлы могут предназначаться для одного или нескольких помещений, а так же для разных схем укладки водяного пола. То есть узел должен иметь столько входов, сколько их будет иметь схема водяного теплого пола.

Теплый водяной пол можно подсоединить как к системе центрального отопления, так и к автономной. Однако, в последнем случае потребуется дополнительная установка в отопительную систему насоса для подкачки.
