Тонкости монтажа греющего саморегулирующегося кабеля

С подробной информацией об устройстве и принципе работы греющего кабеля можно ознакомиться в статье «Кабель греющий саморегулирующийся для труб: принцип работы и критерии выбора». Здесь же будут рассмотрены основные особенности монтажа греющего кабеля для труб.

Внешняя укладка греющего кабеля

Укладка на прямом участке трубопровода

Для укладки вам потребуются следующие комплектующие:

• кабель греющий;
• скотч алюминиевый – должен иметь именно металлизированное покрытие, а не напыление, нанесенное на лавсановую пленку;
• стяжки из нейлона;
• теплоизоляционный материал.

Алгоритм укладки греющего кабеля достаточно прост:

Шаг 1 – Обмотка фольгированным скотчем. В целях равномерного распределения тепла стоит обмотать участок трубы, который будет утепляться, фольгированным скотчем. Полностью трубу можно не обматывать, чтобы зря не растрачивать скотч, хватит только одной полосы.

Нюанс: трубы, изготовленные из стали и меди, а также гофрированные металлические обматывать фольгированным скотчем не нужно. Хватит и того слоя, который будет нанесен в последующем.

Шаг 2 – Закрепление кабеля. Часто кабель закрепляют все тем же скотчем с фольгированным покрытием. Однако, в последствии кабель начинает отходить от трубы и топорщиться, понижая тем самым целевую теплоотдачу в разы. Чтобы такого избежать, стоит воспользоваться стяжками из нейлона. Среднее расстояние между которыми можно оставить от 15 до 20 сантиметров.

Греющий кабель можно укладывать ровной полосой или спиралью вокруг трубы. Спиралью лучше всего обматывать трубы большого диаметра, только так они будут нормально прогреваться в сильные холода. Однако, такой «плотный» обогрев может выйти дороже. Укладка кабеля ровной полосой же идеально подойдет в случае обогрева канализации или труб малого диаметра.

Нюанс: укладывать кабель по прямой линии стоит только внизу трубы. Это связано с физическими свойствами воды: теплая поднимается вверх, а холодная остается внизу. То есть, при неверном расположении кабеля, вода снизу может и вовсе промерзнуть. Канализационные же трубы и вовсе редко бывают полными.

Шаг 3 – Крепление алюминиевого скотча. Делается это для сохранения тепла и его равномерного распределения.

Шаг 4 – Укладка теплоизоляционного материала. Использование теплоизоляции из полиэтилена вспененного является обязательным, так как этот материал отвечает за сохранение тепла и снижение расходов электроэнергии.

Шаг 5 – Нанесение армирующего скотча. Им заделывают шов теплоизоляции, иначе конструкция не будет герметичной.

На данном этапе монтаж может быть окончен, если у вас комплект уже с вилкой. Остается только включить кабель в сеть и больше не заботиться о том, что трубы перемерзнут.

Укладка на участке с крепежными элементами и вентилями

Наличие крепежей и вентилей усложняет монтаж греющего кабеля, но, зная некоторые нюансы, и с ним можно легко справиться. Особенности:

1. При наличии, хомуты необходимо временно убрать.
2. Наклеивание фольгированного скотча.
3. Укладка саморегулирующегося кабеля. Провод необходимо расположить в нижней точке крепления хомута.
4. Укладка теплоизоляционного материала.

Нюанс: при наличии крана, необходимо оставить запас провода на этом участке.

Внутренняя укладка греющего кабеля

Монтаж внутренний подойдет лишь для труб, сечение которых превышает 40 мм. В противном случае, греющий провод значительно снизит давление подачи воды. Внутренний монтаж греющего кабеля не так уж прост, однако, зачастую является единственным способом обогрева водопровода.

В большинстве своем, греющий кабель устанавливают внутрь трубы в следующих случаях:

• при приобретении загородного дома с готовой системой подачи воды, выполненной неправильно, либо с плохой теплоизоляцией;
• при желании переделать дачный дом в постоянный с возможностью круглогодичного проживания, с условием отсутствия доступа к потенциальным местам замерзания.

Чтобы не перекапывать земной покров, не нарушать общую конструкцию водопровода и устанавливают греющий саморегулирующийся кабель именно внутрь труб.

Нюанс: внутренняя прокладка кабеля требует использование специализированного экранированного кабеля, который способен выдержать серьезное давление. При монтаже в трубу с питьевой водой, кабель должен иметь специальный сертификат.

Алгоритм внутренней установки греющего кабеля:

Шаг 1 – Определение места введения кабеля в трубу. Выбирается индивидуально – наружный или внутренний участок. Концевой участок располагают в месте ухода трубы в землю или в соседнее здание.

Нюанс: чтобы не повредить греющий кабель, на его пути не должно быть вентилей и кранов.

Шаг 2 – Разрезание трубы и установка тройника.

Нюанс: лучше избегать использования тройника в 90 градусов. Так как он влияет на сокращение срока службы греющего кабеля.

Шаг 3 – Закрытие и нагревание кончика саморегулирующегося кабеля термоусадочной трубкой, которая в дальнейшем будет отвечать за надежную герметизацию от попадания воды и токоведущих частей.

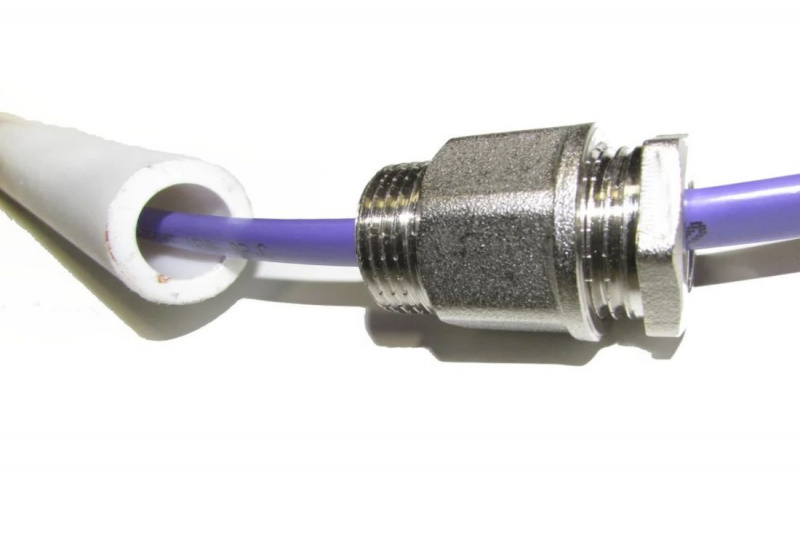

Шаг 4 - На греющий кабель одевается сальник. Подбирается он исходя из диаметра внешней резьбы трубы и марки. Данное приспособление отвечает за герметичность соединения на месте входа в трубу, защищая от попадания посторонних частиц внутрь.

Шаг 5 – Проталкивание кабеля в трубу на необходимую длину. Здесь стоит еще раз проверить, качественно ли замуфтован конец, чтобы избежать повреждения жил при прохождении поворотов. Отмерить длину нужно заранее с учетом запаса.

Нюанс: данный этап необходимо выполнять с особой осторожностью, так как даже самое малое повреждение (будь то царапина, или вмятина) от заусенца на тройнике может испортить наружную оболочку. Такое повреждение со временем неизбежно приведет к нарушению работы обогревающего элемента

Шаг 6 – После достижения проводом конца трубки, необходимо вкрутить сальник в тройник и затянуть его.

Шаг 7 – Монтаж вилки к проводу.

Нюанс: в случае нехватки места для монтажа распределительной коробки, расположить ее можно непосредственно на трубопроводе с использованием Г-образного уголка.

Шаг 8 – Проверка изоляции кабеля при помощи мультиметра. Сопротивление должно быть в пределах нескольких десятков ом.

Нюанс: в случае выявления короткого замыкания, необходимо извлечь кабель из трубы и проверить его на повреждения.

Шаг 9 – Подача воды. Необходимо внимательно проверить смонтированное место на предмет отсутствия протечек.

Шаг 10 – Включение кабеля в электрическую сеть.

Нюанс: подключать в сеть лучше с использованием УЗО (устройством защитного отключения).

И еще: не смотря на установленную защиту водопровода от замерзания, лучше всего дополнительно обмотать трубу теплоизоляционным материалом.
